擺管淋雨試驗裝置、敞開式擺管淋雨試驗箱為大型敞開式設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗。設備可以用來考核和確定電工、電子產品外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

1、GB4208/IEC60529外殼防護等
2、GJB150.8設備環境試驗方法-淋雨試驗
3、GB/T10485《汽車及掛車外部照明裝置的基本環境試驗》等

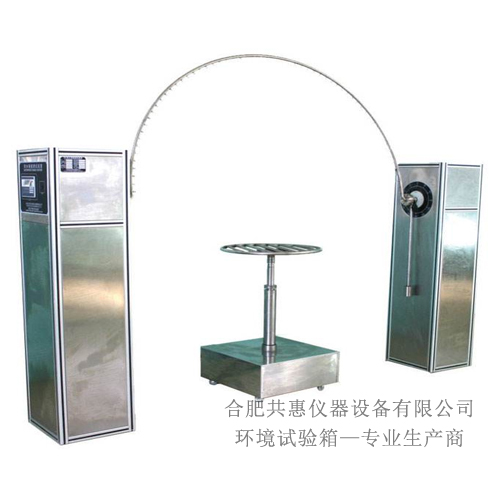

擺管淋雨試驗裝置、IPX3/IPX4選用優質材料，數控加工設備加工成型。設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；立柱包邊材料采用不銹鋼板制作，以便在進行水試驗時不會使其生銹；設備的樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。
本設備設計安裝套直徑1600mm的擺管，擺管由不銹鋼管彎制，可以作±175度往返擺動，同時將控制在**定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，維護方便。轉動頻率由變頻器自動控制，角度可以調整，操作簡單。樣品架轉臺采用手動式升降裝置，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。設備在符合****標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。
設備需配備相當容量的貯水池以供應試驗所需擺管噴水之用。吸水電機將水池中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。試驗用水部分采用循環使用。敞開式擺管淋雨須考慮排水，使試驗用水迅速排放，以不積水為佳。
設備配備**套符合IPX5 標準的手持式淋水噴頭試驗裝置，由不銹鋼材料制作，安裝有平衡擋板，激光打孔，孔徑及其他規格完全按照****標準。遇到外殼表面不規則，或因其他因素擺管不能很好地達到試驗目的時，試驗可由本試驗裝置來完成。
